重磅新品 BGK6650机器视觉变形监测系统

一、产品介绍

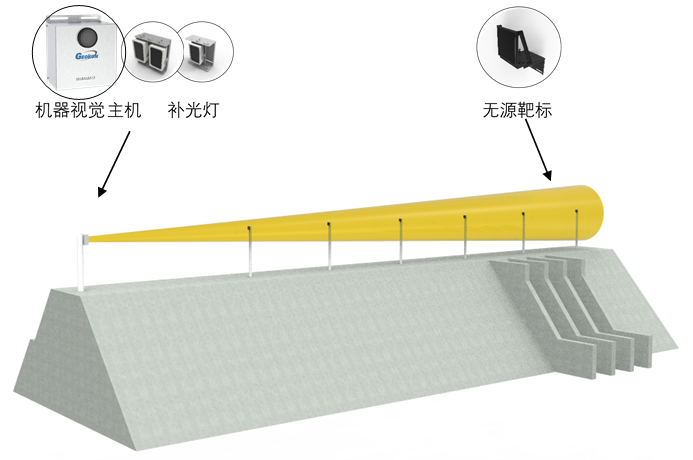

        机器视觉主机              补光灯                                                     靶标

系统基于数字图像与人工智能技术，通过工业相机实时拍摄监测部位图像，利用嵌入式图像识别算法计算图像中监测部位靶标的位置，对比前后靶标位置的变化，实现工程的高精度变形监测。

系统由机器视觉主机（含嵌入图像识别算法）、监测靶标、基准靶标、监控软件等组成。监测靶标安装于被测结构物表面，基准靶标、智能工业相机安装于附近稳定位置，监控软件安装于远程计算机。

系统特性

• 高精度变形监测

• 相机自动姿态校正

• 多目标图像识别

• 静态滤波算法/动态解析算法

• 远程监控实时监测

效果图

技术指标
系统误差	±0.4mm/100m*D（D为监测靶标至相机距离）
采样速率	最大30Hz
通讯接口	网口/4G
工作温度	-10~60℃
防护等级	IP65
有效像素	2000万
设备功耗	6W
设备供电	12~24V

二、应用场景

• 大坝及其他建筑物的表面变形监测/检测

• 桥梁静/动挠度监测/检测

• 边坡变形监测

• 隧洞收敛监测

三、应用案例

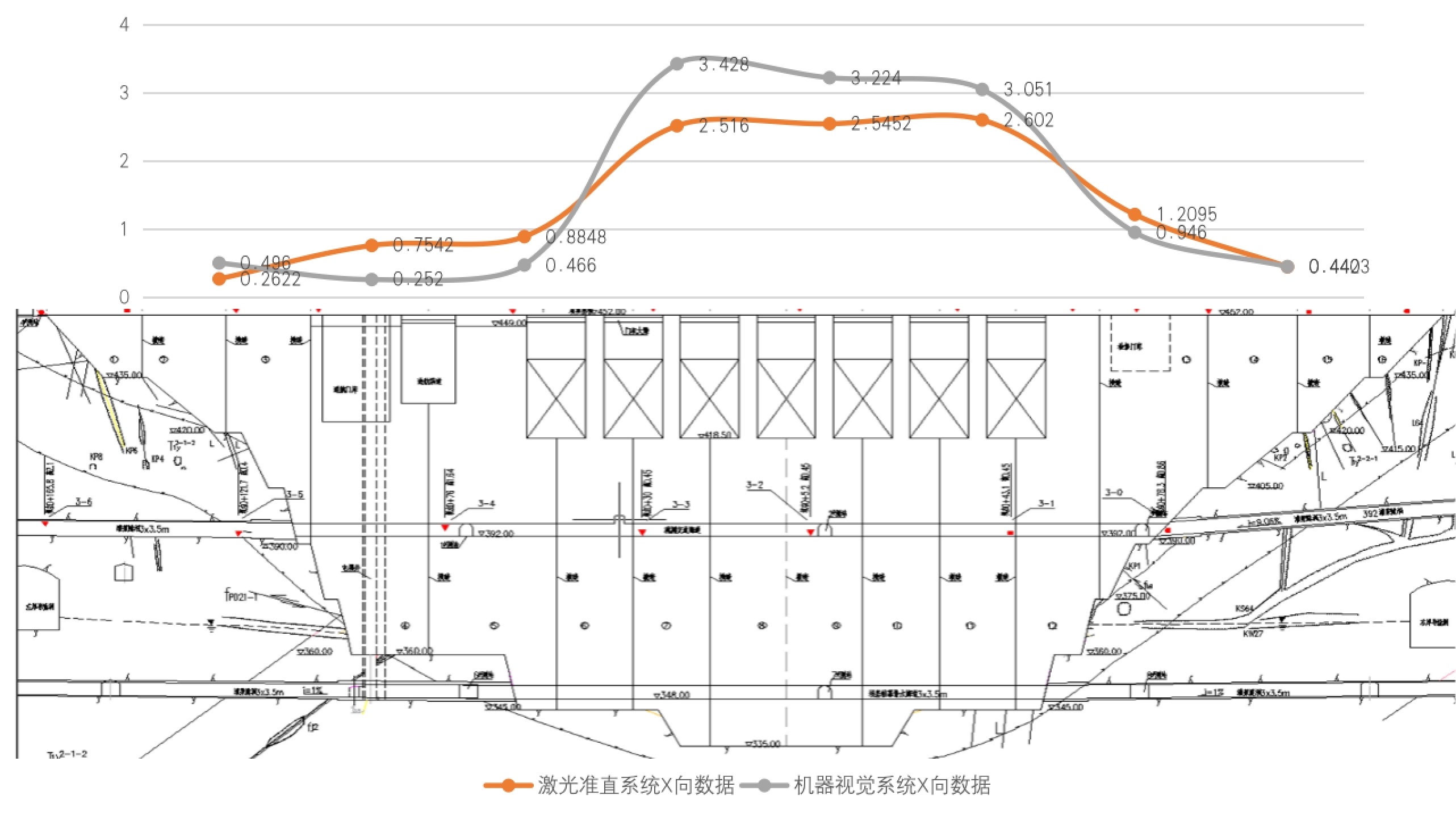

• 某水电站项目，机器视觉变形监测系统与真空激光准直系统数据对比图（2023年12月29日各坝段测值曲线）

单位（mm）

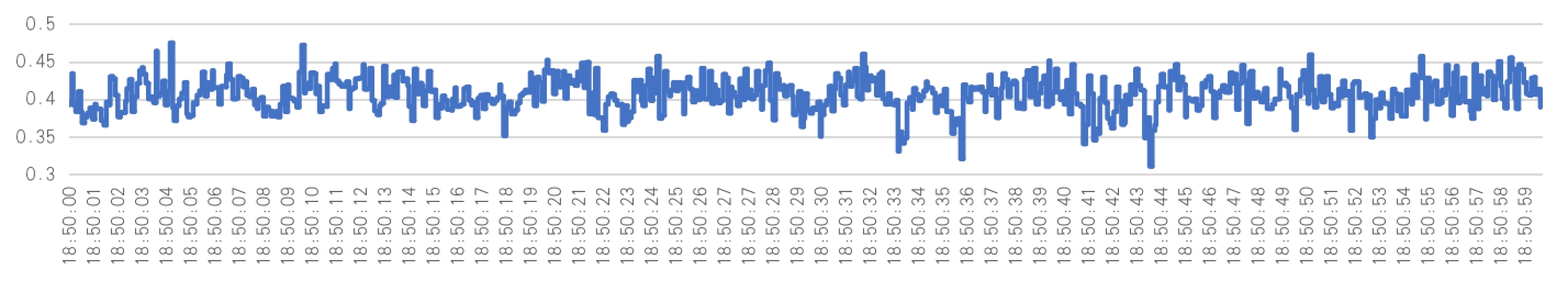

• 某桥梁挠度监测动态数据过程线示意图（20Hz采样频率，共1分钟数据）

单位（mm）
